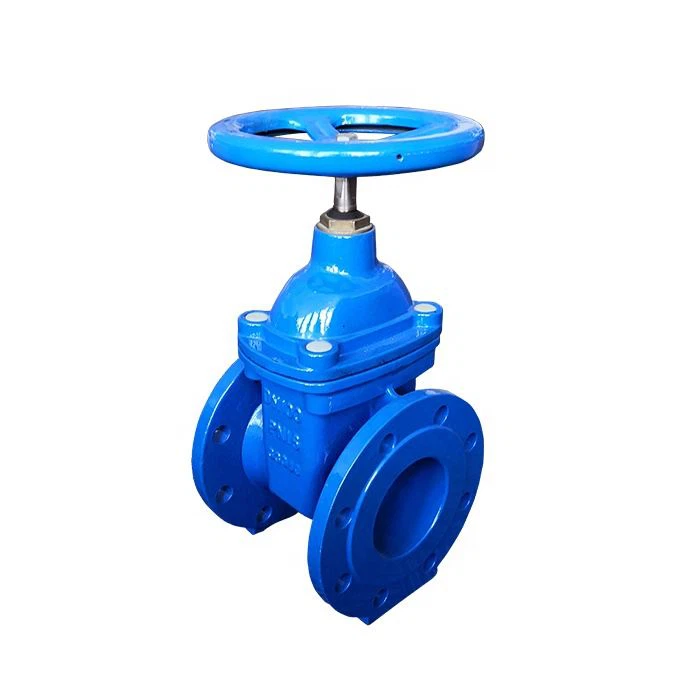

Válvula de gaveta final flangeada
| Padrão | DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509,AWWA C515 A perfuração do flange está de acordo com DIN2501, BS4504 e ANSI B16.1 |
| Pressão de trabalho | 10bar/16bar/25bar |
| Pressão de teste: | / |
| Concha | 15bar/24bar/37,5bar |
| Selo | 11bar/17,6bar/27,5bar |
| Tipo | Haste não ascendente / haste ascendente |
| Material: | / |
| Corpo | Ferro dúctil GGG40/50 ou Ferro FundidoGG25 |
| Cunha | Ferro dúctil GGG40/50+EPDM/NBR ou sede metálica |
| Tronco | Aço inoxidável 2Cr13, SS304,SS316 |
| Parafuso e porcas | Aço Carbono com zincado ou SS304.316 |
| Revestimento | Interno e externo com revestimento epóxi ligado por fusão min250μm |
Válvula de gaveta final flangeada
| NÃO. | NOME DA PEÇA | MATERIAL |
| 1 | CORPO | FERRO DÚCTIL |
| 2 | CUNHA | FERRO DÚCTIL |
| 3 | PORCA DA HASTE | LATÃO |
| 4 | TRONCO | AÇO INOXIDÁVEL |
| 5 | JUNTA | NBR |
| 6 | CAPÔ | FERRO DÚCTIL |
| 7 | PARAFUSO DO CAPÔ | AÇO CARBONO |
| 8 | ANEL-O | NBR |
| 9 | ANEL DE LOCALIZAÇÃO | LATÃO |
| 10 | ANEL-O | NBR |
| 11 | PORCA DO CAPÔ | LATÃO |
| 12 | MINIPAD | TFL |
| 13 | ANEL DE POEIRA | NBR |
| 14 | RODA | FERRO DÚCTIL |
| 15 | ARRUELA | AÇO CARBONO |
| 16 | PARAFUSO | AÇO CARBONO |
